履带移动筛分站结构和工作原理详解

发布日期：2022-09-30 责任编辑:中誉鼎力

在线询价统一咨询热线：400-700-2111

摘要：履带移动筛分站结构主要由行走履带、侧皮带机、筛上皮带机、筛下皮带机、筛子分料斗、振动筛、检修走道等部分组成，履带筛分机的构造简单，安装方便，根据生产工艺要求，与移动破碎站组成一套完整的碎石加工生产线，满足用户的多种需求。

履带移动筛分站属于一款高筛分效率的筛分设备，采用液压驱动履带式底盘，结构设计紧凑，不仅可用于山间不平整地带的石料筛分，还配置的除尘和降噪系统，使其可用于城区间建筑垃圾的筛分作业，本文就对履带移动筛分站结构名称和履带筛分机的构造及原理做已详细讲解。

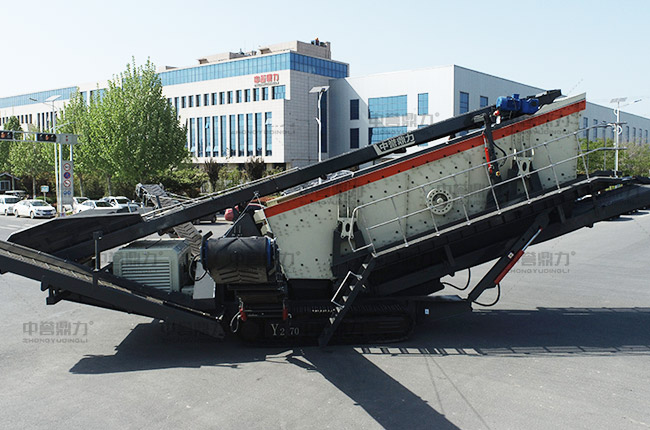

履带移动筛分站结构名称

履带筛分机的构造图

1、行走履带

是履带移动筛分站的行走装置，用于行走；

2、振动筛

是履带筛分机的构造的重要组成部分，用于对混合料的筛分，筛面层数根据对成品料的要求进行选择；

3、缓冲料仓

对需要筛分的物料进行缓冲，料仓设计合理与否，直接关系到筛分是否可以连续、均匀、顺利进行，是影响筛分效率的关键因素；

4、筛上皮带机

顾名思义就是安装在振动筛上方的皮带机，将缓冲料仓中的物料输送到振动筛前段，落入筛面进行筛分作业；

5、筛下皮带机

安装在振动筛下方的皮带机，主要用来输送振动筛底层筛网分离出来的骨料；

6、侧皮带机

用于对筛分之后不同规格的骨料输送到成品料堆，采用可折叠结构设计，便于运输，提高骨料堆积高度；

7、筛子分料斗

振动筛筛分出来的物料经过分料斗，分别输送到对应的皮带机上；

8、返料皮带机

对振动筛上层的骨料，也就是大于上层筛网粒径，需要进一步加工的，通过返料皮带机输送到上级环节；

9、检修走道

用于对设备的日常维护、检修，包括对筛网等配件的更换；

10、发动机液压系统

是行走时候的动力来源；

履带式筛分站工作原理

需要筛分的物料从缓冲料仓落入到筛上皮带机进行输送，输送到振动筛后落在振动筛筛面，振动筛在电机的带动下高速振动，物料与筛分相对运动，部分物料通过筛孔落入或者第三层筛网，分别通过分料斗进入不同的侧皮带机上，被输送到不同的成品料堆，完成对物料的分拣和对统一规格物料的集中堆放。大于上层筛网粒径的物料，通过返料皮带机返回到上级加工环节，或者单独堆放。
