反击破碎机

反击破碎机又叫反击破，可以处理石灰石、煤矸石等多种中等硬度物料，利用“石打铁”破碎原理，实现“少碎多磨”工艺，在砂石骨料生产线中一般用在颚破、圆锥破或者重锤破工序之后，做二级整形使用，成品料粒形好，呈立方体，出料粒度可以自由调节。

反击破碎机破碎原理

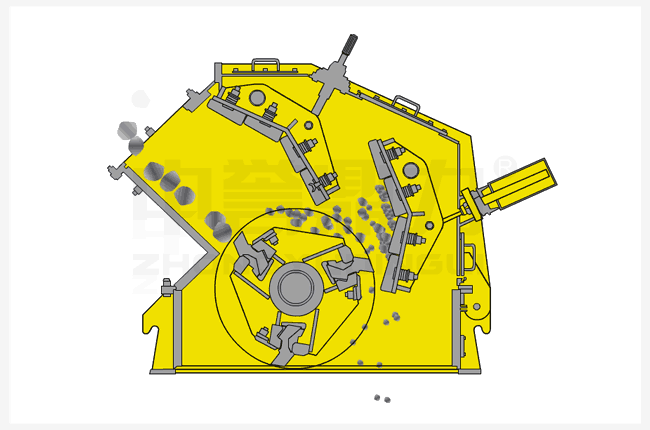

反击破碎机工作原理图

反击破碎机主要结构由前后反击架、衬板、主轴、转子、板锤、反击板、调节装置等结构组成，反击破碎机破碎原理为“石打铁”，也就是利用物料对板锤的冲击能完成破碎。在工作时，转子在电机的带动下高速旋转，物料与板锤相互撞击形成一次破碎，后被抛向反击板上再次破碎，然后被弹回到板锤获得第三次破碎，物料重复进行上述过程，直到达到所需要的粒度后排出机腔，为了便于理解，附带上反击破碎机工作原理图。

反击破碎机型号有几种

反击破碎机种类比较多，对应的型号也就比较多，常见的有HD德版反击式破碎机、普通型PF反击破碎机、pc锤式反击破碎机三种，HD德版反击破碎机型号有HD1110、HD1315、HD1520、HD1620四种；普通型PF反击破碎机型号有PF-1007、PF-1010、PF-1315、PF-1820等八种，pcz重型锤式反击破碎机型号有DLPCZ1512、DLPCZ1815、DLPCZ2122、DLPCZ3032等17种。

反击破碎机型号众多，需要根据物料情况、出料要求、时产能大小和场地情况选择合适的设备型号。

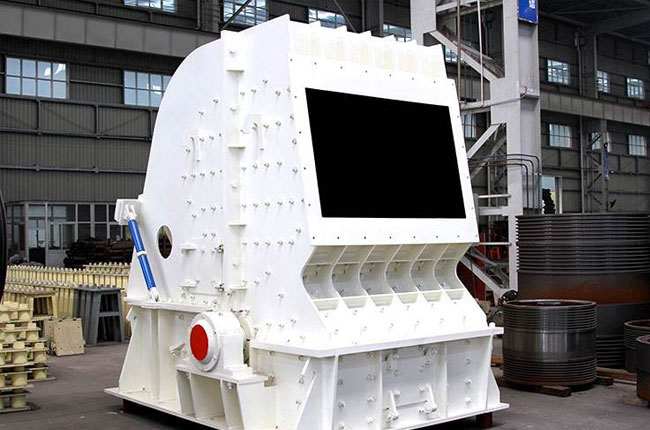

HD德版反击式破碎机

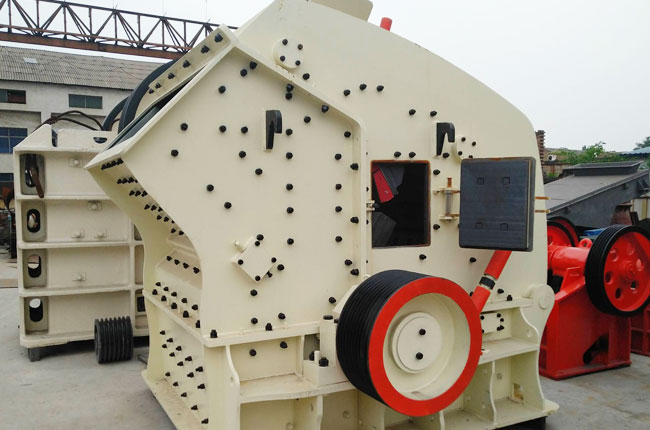

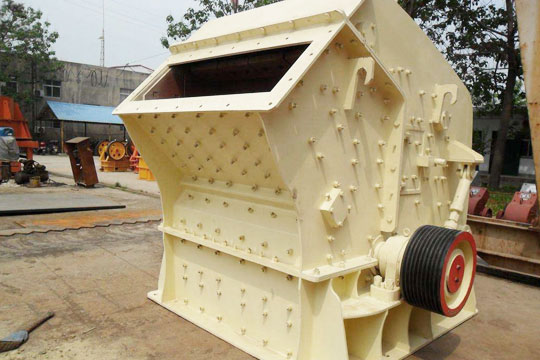

PF反击破碎机

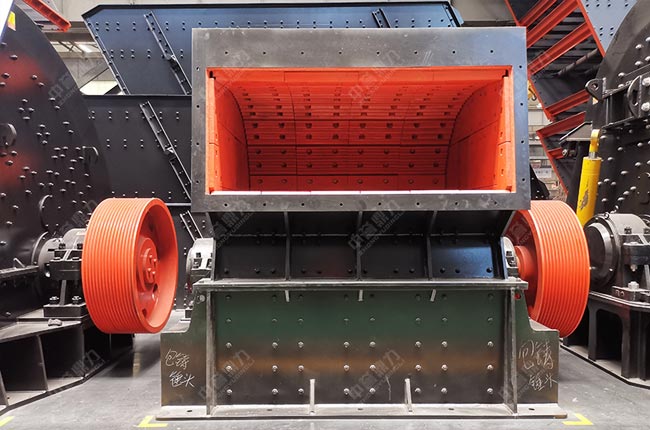

pc锤式反击破碎机

反击破碎机参数

德版反击破碎机参数

型号	转子尺寸（mm）	最大进料粒度（mm）		处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高）(mm)	重量（kg）
型号	转子尺寸（mm）	-150MPa	-350MPa	处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高）(mm)	重量（kg）
HD1110	Φ1040×1000	400	200	90~190	4P90-132	3000×2360×2385	15875
HD1315	Φ1300×1500	700	300	180~280	4P200-270	3735×3156×3055	29600
HD1520	Φ1500×2000	1000	400	350~500	4P400-500	4310×3330×3660	42000
HD1625	Φ1650×2500	1300	500	500~670	4P500-670	5540×4330×4600	66000

pf反击破碎机参数

型号	规格（mm）	进料口尺寸（mm）	最大进料粒度（mm）	处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高）（mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P630-710	4400×3866×4009

锤式反击破碎机参数

型号	转子直径*长度（mm）	进料口尺寸宽*长（mm）	进料粒度（mm）	电机功率（kw）	生产能力（t/h）	外型尺寸（长×宽×高）（mm）
DLPCZ1308	1310*790	800*850	≤500	132kw-4	100-160	281821002390
DLPCZ1512	1500*1160	1200*900	≤600	(160kw-4)*2	250-400	322025202800
DLPCZ1615	1675*1510	1480*1200	≤650	(220kw-4)*2	400-800	366529153440
DLPCZ1815	1776*1510	1480*1200	≤650	(250kw-4)*2	400-900	382229123436
DLPCZ1820	1800*1964	2000*1200	≤800	800kw-6	800-1500	347438223520
DLPCZ2020	1920*2000	2010*1200	≤800	800kw-6	1200-1600	416039203520
DLPCZ2122	2130*2260	2240*1505	≤1000	1000kw-6	1800-2200	499043854360
DLPCZ2125	2100*2486	2600*1690	≤1200	1250kw-6	2000-3000	505745654666
DLPCZ3032	3000*3220	3240*1840	≤1200	(1250kw-6)*2	4500-6000	671061226340

反击破碎机怎么调间隙

a.调大间隙时，打开下机架观察门，松开序号2、4螺母左旋丝杆调整螺母序号3，弹簧后退，板锤顶端同反击板间隙增大，检查间隙要小于所需间隙尺寸10-20mm，在通过拧紧序号2螺母预紧弹簧则间隙还会增大10-20mm。拧紧螺母就达到所要求的间隙。

b.由于板锤、衬板磨损，需要调小间隙时，打开下机架观察门，松开序号2、4螺母，右旋丝杆调整螺母序号3，在弹簧弹力作用下，反击板与板锤间隙即变小，检查间隙要小于所需间隙尺寸10-20mm，在通过拧紧序号2螺母预紧弹簧则间隙还会增大10-20mm。拧紧螺母就达到所要求的间隙；更换板锤获反击板时，调整应间隙大于30mm。

例如：现有间隙为30mm，需要调成间隙为60mm的过程是： a.将序号2、4螺母，左旋丝杆调整螺母序号3，丝杆后退15-20mm，再拧紧序号2螺母10-15mm(要根据弹簧情况调节),检查调到60mm备紧序号4螺母即可。
