单缸液压圆锥破碎机

DLD系列单缸液压圆锥破碎机是中誉鼎力综合多年来从事破碎行业,在设计、生产、销售、经验以及市场需求的基础上,研发设计的一款破碎设备,有DLDS中碎和DLDH细碎两个系列,生产能力从每小时20-1500吨不等,可用于铁矿石、金属矿、花岗岩、鹅卵石、石灰岩等硬度在16以下多种矿石的中细碎作业。

  • 适合行业:水泥、建材、金属和非金属矿等行业
  • 建议物料:铁矿石、玄武岩、石灰岩等
  • 处理能力:25-2181T/H
  • 排料粒度:4-41mm
  1. 在线咨询
  2. 服务支持
  3. 客户案例
  4. 联系我们
  5. 400-700-2111

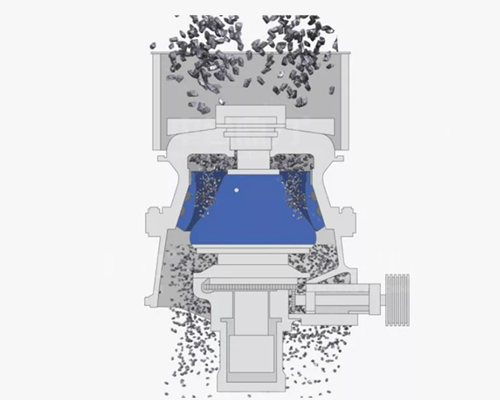

单缸液压圆锥破工作原理

水平轴在电机带动下旋转,通过齿轮带动偏心套旋转,偏心套带动动锥做圆锥摆动,与定锥形成连续挤压,达到破碎石块的目的。 通过调整动锥底部的液压缸,可以使动锥上下运动,从而控制排矿口的大小,进而达到调成产品粒度大小的目的。液压缸具有过铁保护功能,当有不可破碎物进入破碎腔,液压缸控制动锥下落,不可破碎物下落排出后,动锥自动恢复,设备恢复到正常工作状态。

下载详细资料

单缸液压圆锥破性能特点

传动系统

中誉鼎力单缸液压圆锥破碎机采用螺旋伞齿轮传动,承载能力更高,传动平稳,工作噪音低;

层压破碎

区别于传统圆锥破破碎方式,采用层压式破碎原理,在提高产量和效率的同时,优化了产品粒形,使产品粒形呈正方体;

过载保护

高压力满足低压力需求,设备正常运行时有较高的压力余量,使液压系统更可靠,机器过载时及时发出报警信号;

正压防尘

U-T防尘密封系统,正压防尘装纸可防止润滑油污染而破坏轴承,延长润滑油和设备使用寿命;

润滑轴承设计

承载能力大,抗粘附能力强,对恶劣工况的适应能力强,设备运行稳定可靠,润滑轴承采用油楔设计,在轴与轴承之间形成的润滑油膜,避免了相互之间的直接摩擦,发热量,延长轴承使用寿命;

咨询详情

液压、润滑一体化设计

液压站、润滑站一体化设计,节省安装空间,便于操作维护。优化油箱容积,相比同规格液压润滑站,用油量仅为1/3,日常生产成本低;

咨询详情

智能控制系统

自动控制系统提供了多种运转模式,用户可根据生产要求灵活选择,系统可以连续监测设备内部实际负荷,实时显示各种运行参数,比如当衬板磨损到不能使用时,控制盘上自动显示和发出报警信号,以便及时维护;

虽然已经很好了,但不只如此...

生产效率高
设备将破碎冲程、破碎速度和层压破碎原理相结合,提升生产能力和工作效率,在动锥大端直径相同的情况下,产能提升35%-60%左右;
粒形稳定
破碎腔型进行改进,衬板恒产量设计,实现恒定排料口控制,使得成品料粒形更加稳定,同时衬板寿命提升20%;
自动清腔
当有铁块之类不能破碎物进入机腔时,液压缸自动调整出料间隙,使不可破碎物排出机腔,实现自动清理;
便于维修
结构简单紧凑,运行稳定,故障率低,维修方便快捷

单缸液压圆锥破碎机技术参数

粗碎:

型号腔型给料口尺寸
(mm)
进料尺寸
(mm)
出料口尺寸
(mm)
电机功率
(kw)
生产能力
(t/h)
DLDS420S1(超粗)250≤2002290
85-170
S2(中粗)200≤1601970-130
DLDS430S1(超粗)360≤29025160
125-345
S2(中粗)300≤24022108-305
DLDS440S1(超粗)450≤36035250
267-605
S2(中粗)400≤32029225-515
DLDS660S1(超粗)560≤45041315
349-1050
S2(中粗)500≤40038318-892

中细碎:

型号腔型给料口尺寸
(mm)
进料尺寸
(mm)
出料口尺寸
(mm)
电机功率
(kw)
生产能力
(t/h)
DLDH420H1(细)150≤1201090
45-135
H2(中细)90≤70843-118
H3(超细)38≤30425-40
DLDH430H1(细)200≤1601316069-215
H2(中细)115≤901057-184
H3(超细)35≤25670-90
DLDH440H1(细)240≤19016250
116-396
H2(中细)140≤1101397-346
H3(超细)70≤55990-251
DLDH660H1(细)275≤22032315
177-662
H2(中细)215≤17029209-643
H3(超细)175≤14029162-552
H485≤7019172-325
DLDH870H1(细)300≤24022560
448-1512
H2(中细)195≤15519380-1373
H3(超细)90≤7013357-912
DLDH890H1(细)370≤29525630
394-2181
H2(中细)300≤24019342-2020
H3(超细)230≤18516267-1814
H4120≤9513248-1165
H585≤7010185-1170
