厂家揭秘：重锤式破碎机内部构造图

详细解答

重锤式破碎机是近些年比较的一款矿山破碎设备，也是诸多大型破碎机厂家的主打产品，它主要用于石灰石、青石等原料的粗碎，在时产量不过300吨的小型生产线上，单台重锤破能完成整个破碎流程，投资成本大大。初次听说的客户，难免会对这种设备心存疑问，本文中誉鼎力带大家见识下重锤式破碎机内部构造图。

重锤式破碎机内部构造图

重锤式破碎机的构造与普通锤破相似，主要分为机壳、带锤头的转子、反击衬板三大部分，区别在于锤头重量更重。下面通过一组图片来看看它们长什么样吧！

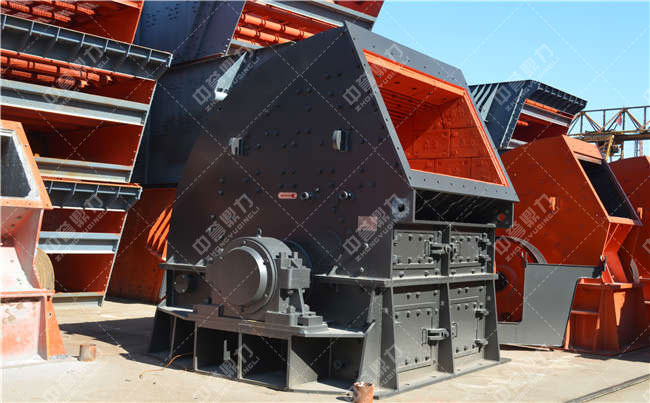

重锤式破碎机的机壳通过螺栓连接为一体，为了方便检修、调整更换锤头，下机体、两侧壁都开有检修孔，背部通筋，内外部承受冲击力强。

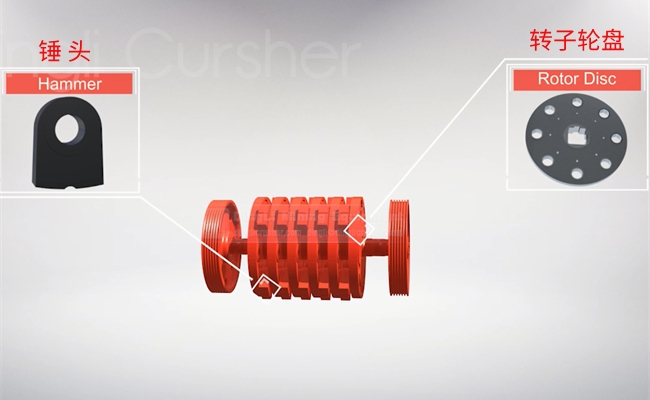

转子是重锤式破碎机的主要工作部位，由主轴、锤盘、销轴、锤头等组成，其中锤头是工作部件。各个厂家采用的锤头材质不同，比较常见的是高铬复合材质，即锤头采用性好的高铬铸铁，锤柄采用韧性强的碳钢，集韧性和性为一体。

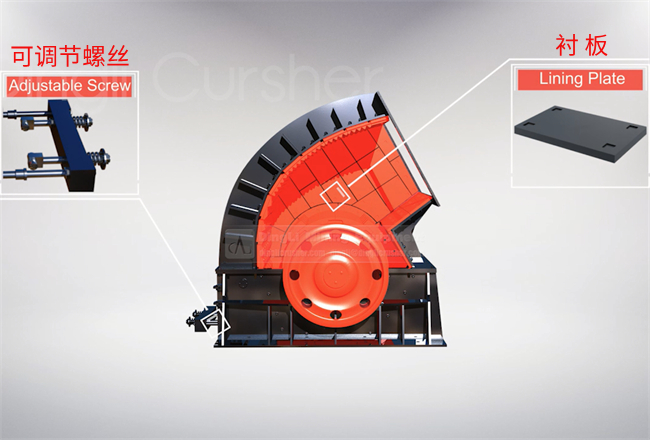

重锤式破碎机通过锤头高速旋转打击矿石，使矿石瞬间具有大的速度和动能。为了防止机架的磨损，厂家会在机架的内壁增加衬板，中誉鼎力重锤破的衬板采用高猛钢铸造淬火经过强化处理，性和耐冲击性更高。

与传统锤式破碎机构造不同之处在于，重锤式破碎机大多采用无篦条设计，出料通过可调节活动衬板进行调整，减少了设备易堵料的问题。
