锤式破碎机结构图是什么
新乡鼎力供应矿山破碎设备，主要有PC系列锤式破碎机、PCZ系列锤式破碎机、制砂机、洗砂机、振动筛等设备，由于锤式破碎机是新乡鼎力的拳头产品，下面就详细为大家介绍一下锤式破碎机的结构。
锤式破碎机主要由机壳、转子、反击板、支架、衬板等组成，其工作原理是物料进入破碎腔内通过电动机带动转子进行高速旋转实现对物料的破碎，为了了解锤式破碎机的结构，接下来一一讲述其结构组成部分。（这里有更加详细的工作原理）
1.机壳
锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成，通过螺栓将各部分连接为一体。上部开设进料口一个，机壳内壁部以高锰钢衬板镶嵌，方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成，为了两侧安放轴承支持转子，特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定，机壳的后上盖、左侧壁和右侧壁也部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象严重，为了防止漏灰，机壳的任一部位与轴接触的地方部设有轴封。为了方便检修、调整更换篦条和锤头，下机体、两侧壁都开有检修孔。
2.转子
转子是锤式破碎机的主要工作部位，转子由主轴、锤盘、销轴、锤头等组成，圆盘上均匀开有分布的销孔，用销轴悬挂锤头，为了防止圆盘和锤头的轴向窜动，用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上，轴承通过螺栓固定在下机体的支座上，还有两个定位销钉固定在轴承的距上。为了使转子在运动中存储的动能，用来减小电机的尖峰负荷和减轻锤头的磨损，特意在主轴的一端装有飞轮。下面把转子的几个主要部件加以详细介绍。
2.1主轴
主轴是锤式破碎机支撑转子的为主要的部件，转子、锤头的重量、冲击力都由其承受，所以主轴的材质需要具有较高的韧性和强度，新乡鼎力主轴的材质采用合金钢，通过声波探伤来加工进行调质处理。
2.2锤盘

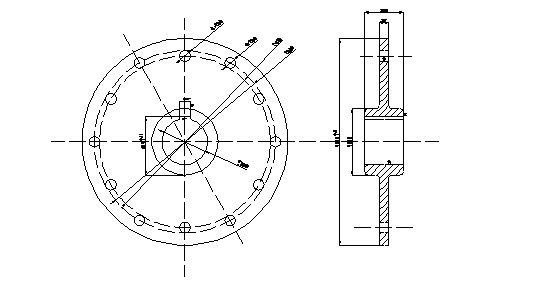

锤式破碎机的锤盘是用来悬挂锤头的，在锤式破碎机的运转中，锤盘不可避免的要受到矿石的冲击和磨擦，所以锤盘要要求其具有的性，新乡鼎力的锤盘及锤孔采用高猛钢渗碳热处理来提高了其性。
2.3锤头
锤头是锤式破碎机为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力，锤头动能的大小与锤头的重量是成正比的，锤头越重，动能越大，破碎的效率越高，新乡鼎力的锤头重量种类齐，小锤头15公斤，锤头可达298公斤，多种锤头重量可以根据客户需求为其定制，新乡鼎力的锤头采用多元素高铬锰钢复合铸造，其使用寿命是一般锤头的数倍。
3.衬板和打击板
锤式破碎机通过锤头高速捶打矿石，瞬间内矿石具有大的速度和动能，为了防止机架的磨损，新乡鼎力在机架的内壁用锰钢做衬板，打击板采用高猛钢铸造淬火经过强化处理，了衬板和打击板优越的性和耐冲击性。
由于锤式破碎机工作环境恶劣，所以锤式破碎机的质量决定着其使用寿命，锤式破碎机的质量是由其组成部件的材质决定的，新乡鼎力采用材质生产制造的锤式破碎机，其过硬的质量成为了广大用户的新选择。
